Белая книга по технологиям контроля стоимости и высокой точности концентричности форм для производства PET-оболочек KSHOW 48 камер
2026-06-16
В мировой индустрии упаковки годовой спрос на заготовки PET-бутылок составляет сотни миллиардов единиц. Будь то минеральная вода, газированные напитки, пищевые масла или продукты повседневного использования — ключевым показателем конкуренции при производстве заготовок всегда остаётся один: стоимость одной полости. Даже небольшая разница в времени цикла — всего одна миллисекунда — или минимальные потери сырья при производстве, умноженные на 48 полостей и на круглый год без перерывов, приводят к значительным различиям в прибыли. Как же действительно высококачественная форма для производства заготовок из 48 полостей может не только свести единичную стоимость до минимума, но и обеспечить единообразие размеров каждой заготовки с точностью до субмиллиметра при одновременном увеличении срока службы формы более чем до 5 миллионов циклов?Команда KSHOW (WhatsApp/WeChat: +86-18957424655) в процессе обслуживания мировых производителей бутылочной воды выяснила, что контроль однородности форм с большим числом камер является ключевым фактором, определяющим стоимость производства одной камеры.
Основная задача: как обеспечить однородность при синхронной работе 48 каналов?

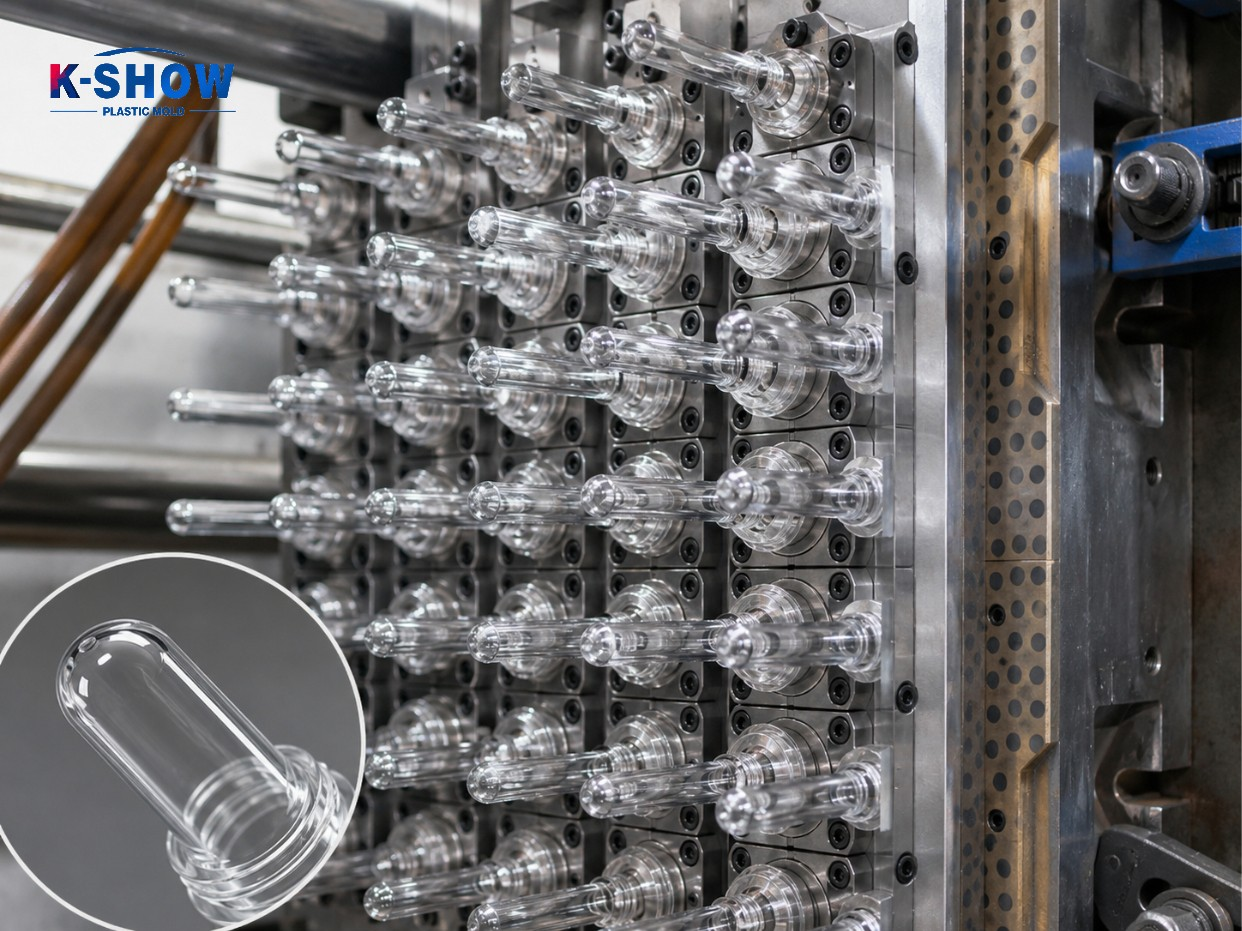

Согласно спецификациям проектирования форм KSHOW с большим числом полостей, все конструкции с более чем 48 полостями должны пройти трёхэтапный анализ потока материала в форме для обеспечения того, чтобы разница давления между 48 стоками не превышала 0,5 МПа. Форма с 48 полостями — это далеко не простое увеличение по сравнению с формой с 32 полостями. По мере удвоения числа полостей различия в траекториях движения расплава от теплового направляющего элемента до всех 48 стоков резко возрастают: при недостаточной балансированности канавок первые заполненные полости охлаждаются слишком рано и возникают напряжения, а последующие — не заполняются полностью или имеют недостаточную плотность. Решение KSHOW основано на дизайне канавок с естественным балансом потока, разработанном с использованием анализа потока Moldflow; диаметр и длина каждой канавки на каждом этапе проходят итеративную оптимизацию, что позволяет соблюдать требование о разнице давления между стоками не более 0,5 МПа и разнице времени достижения расплавом — не более 0,02 секунды.Кроме того, наша система тепловых каналов использует последовательный контроль с помощью клапанов с 48 точками управления; каждая форсунка подвергается индивидуальному регулированию температуры, при этом разница температур поддерживается на уровне ±0,5 °C, что позволяет полностью исключить колебания массы бутылочных заготовок и дефекты беления их дна.
Пример: Проект по обеспечению собственности на крышки и заготовки для бутылок крупнейшей африканской компании по производству напитков
В прошлом году ведущий производитель бутылоченной воды в Северной Африке (в целях конфиденциальности обозначаемый как «клиент W») планировал перейти от закупки готовых бутылок к их самостоятельному производству с целью снижения рисков, связанных с колебаниями валютных курсов и прерываниями в цепочке поставок.Основным продуктом являются лёгкие бутылки объёмом 500 мл, оснащённые стандартным резьбовым рифлом PCO 1881 диаметром 28 мм и весом 12 г; годовая производственная мощность должна составлять более 200 миллионов единиц.

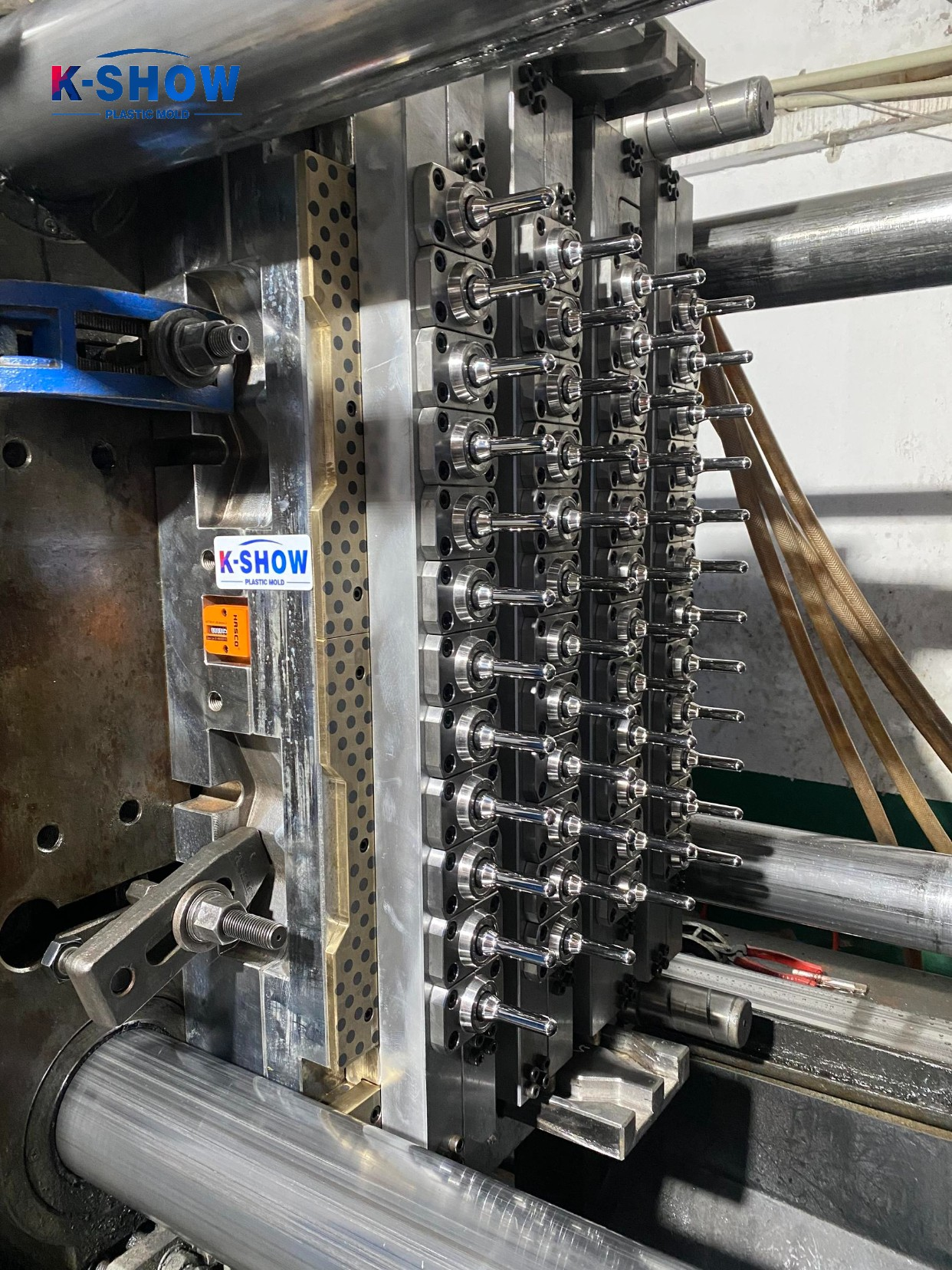

Компания KSHOW разработала для него две комплекты форм для производства бутылок с 48 каналами теплового потока в сочетании с высокоскоростными инъекционными макетами: время одного цикла формирования составляет всего 9,8 секунды, а ежедневный объём выпуска превышает 420 тысяч бутылок-образцов.Для изготовления форм мы использовали шведскую сталь ASSAB S136 ESR с зеркальной поверхностью. Цилиндрические элементы и полости форм были отжигнуты в вакууме и подвергнуты глубокой термообработке, что обеспечило твёрдость HRC 54–56 и долгосрочную точность размеров при работе с высокочастотными формами для открытия и закрытия. Процесс от создания пробной формы T0 до серийного производства T1 занял всего 35 дней; клиент W успешно снизил стоимость производства одной бутылки-шаблона примерно на 22 %, полностью избавившись от зависимости от импорта, и уже приступил к планированию второго этапа расширения производственных мощностей — удвоения объема выпуска. После запуска серийного производства менеджер завода этого клиента из Северной Африки направил команде KSHOW сообщение через WhatsApp: «Две комплекты форм с 48 полостями были изготовлены за 35 дней — от T0 до серийного производства; стоимость одной бутылки-шаблона снизилась на 22 %. Мы уже начали второй этап плана удвоения мощностей».
Больше, чем просто точность: скрытые факторы, влияющие на долгосрочную эффективность 48-камерного формы

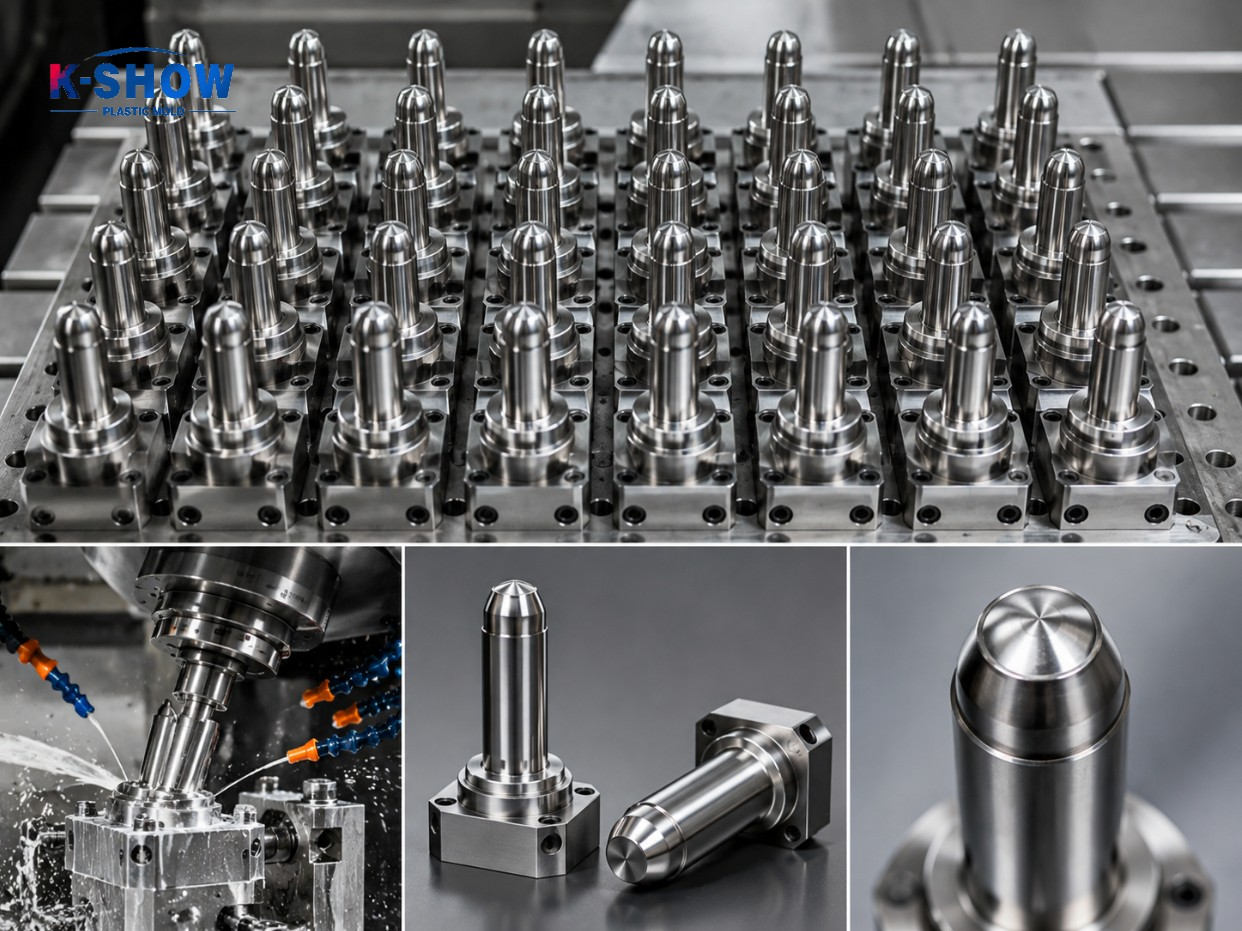

Многие клиенты, впервые закупающие формы с большим числом полостей, сосредотачиваются исключительно на цене и сроке поставки, игнорируя три параметра, существенно влияющих на общую стоимость владения: 1. Эффективность охлаждения и время циркуляции. Для форм с 48 полостями компания KSHOW разработала контурные каналы для охлаждения, которые охватывают каждую полость и обеспечивают равномерное охлаждение всей её поверхности; по сравнению с традиционным охлаждением прямых отверстий время циркуляции может быть сокращено ещё на 8–12 %. Только благодаря этому при годовом объёме производства в 200 миллионов единиц можно значительно сэкономить на электроэнергии и рабочем времени. 2. Дизайн без обратного соединения устья бутылки. Наш механизм извлечения резьбы оснащён оптимизированным углом направления, что предотвращает незначительные повреждения резьбы устья при демoldingе и исключает риск недостаточной герметичности крышки в дальнейшем. 3. Конструкция с быстрой заменой износимых деталей.Все износовые детали — такие как штампы, клапанные иглы и другие — выполнены по модульной системе быстрой замены; ремонт одной камеры занимает не более 15 минут, в отличие от традиционных форм, где этот процесс может затягиваться на несколько часов.
Дополнительные данные экспериментальных измерений и таблицы сравнения времени цикла для конструкции формы с 48 каналами с адаптивным охлаждением доступны для бесплатного скачивания на официальном сайте KSHOW: www.taizhoumold.com/resources
Глобальное доставление с локализованной технической поддержкой
Производственная база по изготовлению форм компании KSHOW в Хуаньяне, город Тайчжоу, оснащена пятиосевыми высокоскоростными станами CNC, электропроцесорным станом GF Arcisamier из Швейцарии и трёхмерным координатным измерительным аппаратом Zeiss CONTURA. Отчёт о полной проверке формы с 48 камерами содержит 12 ключевых параметров — диаметр каждой камеры, эксцентриситет, круглость узкого места и другие, что обеспечивает полностью цифровизированную передачу данных. Недавно инженерная команда KSHOW отправилась на завод клиента в Ближний Восток для установки, настройки и обучения эксплуатации формы с 48 камерами; всего за два дня была завершена вся цепочка процессов — от монтажа формы до стабильного серийного производства.
Вы можете в любое время связаться с командой KSHOW для получения подробного технического предложения по формам для бутылок с 48 камерами.
Официальный сайт: www.taizhoumold.com
Страница представления продукции: https://www.taizhoumold.com/products.html
Электронная почта: sale@kshowmould.com
Телефон / WhatsApp / WeChat: +86-18957424655
Facebook: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
С сегодняшнего дня до 31 июля 2026 года все клиенты, подавшие запросы на проект форм для производства бутылок с 48 каналами по электронной почте sale@kshowmould.com или через WhatsApp/WeChat по номеру +86-18957424655, получат бесплатно один профессиональный отчёт по анализу потока в Moldflow стоимостью 2000 долларов США. Отчет включает информацию о балансе каналов, потере давления при заполнении и рекомендации по оптимизации эффективности охлаждения.
KSHOW — эксперт по технологиям точных форм из Тайчжоу, который с помощью каждого идеального прототипа бутылки помогает вашему бизнесу в области упаковки выйти на передний план.
-
-
-
-
